高多層電路板與雙面板有什么區別嗎?
高多層電路板與雙面板有什么區別嗎?
在電子設備的核心組件中,印制電路板(PCB)扮演著至關重要的角色,它為電子元件的連接和支撐提供基礎平臺。高多層電路板與雙面板有什么區別嗎?這是許多工程師和設計人員在選擇電路板類型時面臨的常見問題。本文將從結構、性能、應用場景等多方面深入對比兩者差異,并分享如何基于項目需求選擇合適的PCB制造商。
一、PCB基礎概念:定義與核心結構
PCB全稱為Printed Circuit Board,是一種采用印刷技術制造的電子載體,它通過在絕緣基材上蝕刻銅線路,實現電子元器件的電氣互連、機械支撐及散熱。PCB的類型主要按層數分類:?jiǎn)蚊姘澹▋H單面布線)、雙面板(雙面布線)和高多層電路板(通常4層以上)。
雙面板的結構特點
雙面板只有兩層導電層(頂部和底部),通過通孔(via holes)實現上下層的連接?;某S肍R-4玻璃纖維環氧樹脂,提供基本絕緣和強度;阻焊層覆蓋非焊接區以保護線路;表層通過噴錫或沉金處理提高焊接性。這類板層數簡單,制作周期短,成本較低,適合布線密度不高的應用[3]。高多層電路板的結構特點

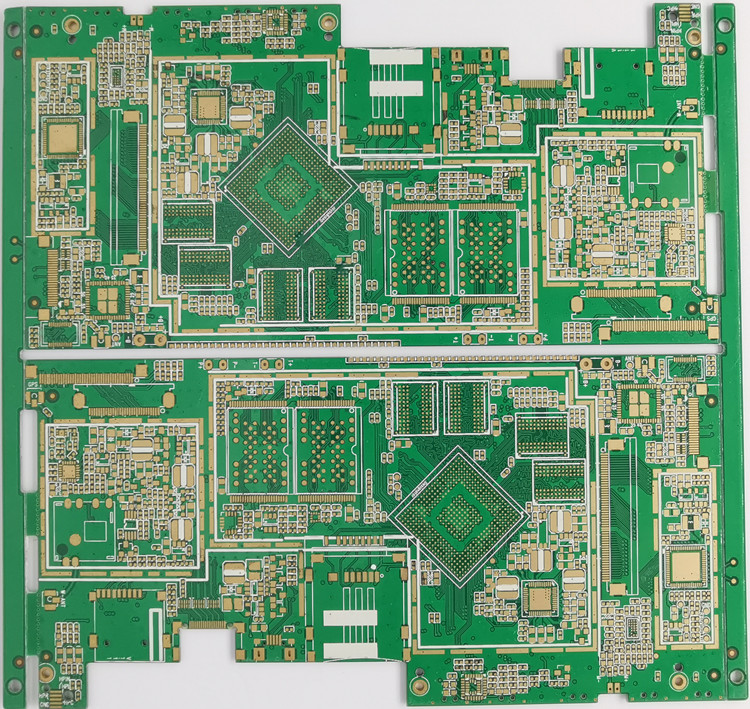

高多層電路板通常指4層以上的PCB,如常見的6-8層板或高端12層板,結構涉及多芯板與半固化片(PP片)層壓而成。核心包括:內層信號層、專用電源層和地平面層,配盲孔或埋孔實現高密度互連?;目蛇xFR-4、鋁基(散熱)或聚酰亞胺(高溫應用),阻抗控制嚴格(±10%公差)。其設計復雜度高,信號完整性更好,但制造周期長于雙面板[4]。
高多層電路板與雙面板有什么區別嗎?在結構上,前者強調分層互連和信號隔離,后者僅依賴簡單通孔連接。
二、關鍵性能差異:對比信號、成本與適用性
高多層電路板與雙面板有什么區別嗎?這里從多維度細化對比:
信號完整性
雙面板的信號傳輸路徑較短,但受制于有限層數,高頻信號易受電磁干擾(EMI)。高速設計中,線寬無法精細控制,導致阻抗匹配問題多。高多層電路板優勢在于專用電源/地平面層可屏蔽噪聲,支持差分走線減少反射;層間布線密度高,可減少信號延遲和串?dāng)_,適用于5G設備、雷達等高速應用[4]。制造成本與復雜度
雙面板制造流程簡約:開料→鉆孔→化學沉銅→圖形轉移→蝕刻→表面處理,核心采用光刻技術蝕刻銅箔。這減少了材料浪費和工藝步驟,批量生產成本低于10元/平方厘米,交付速度通常在3-5天。高多層電路板工藝復雜:涉及內層蝕刻、多層壓合、激光微孔鉆孔(孔徑≤0.1mm)和多次化學沉銅。制程偏差小,材料損耗高,單位成本可達雙面板的2-3倍。例如,一個8層板的平均成本約30元/平方厘米,且需額外EMC測試[4]。散熱與可靠性
雙面基板的散熱依賴FR-4的熱傳導性(約0.3 W/mK),在功率設備如電源模塊中,可能需加散熱片。高多層電路板可通過金屬基(鋁基或銅基)實現集成散熱,鋁基板的導熱系數達1–3 W/mK,銅基更優于400 W/mK;多層層壓結構強化了機械穩定性和抗振動能力,適用于汽車電子等高可靠場景[4]。設計自由度
雙面板的布線空間有限,線寬/線距常規在4mil以上,制約了高密度元件布局。高多層電路板支持HDI(高密度互連)技術,如盲埋孔設計,最小線寬可至2mil,允許埋入被動元件(如電阻/電容),提升整體小型化程度。這在智能手機、無人機主板中尤為關鍵。
高多層電路板與雙面板有什么區別嗎?總結來說,前者贏在高速信號處理和集成散熱,但代價是成本高;后者則以經濟、快速取勝。
三、應用場景分析:不同行業的需求匹配
選擇哪種PCB類型,取決于終端產品的特性和行業標準:
雙面板的典型應用
工控設備的基礎模塊(如PLC控制器)、消費電器(電風扇控制板)及簡單電源單元。其優點在于快速迭代和中低批量生產,適合初創企業或預算有限的項目。例如,家電控制板因信號速率低,常優先采用雙面板以降低成本[3]。高多層電路板的典型應用
通信與計算:服務器主板(12層+)或5G基站高頻板,需阻抗控制和低介電常數(Dk<3.5)。 汽車電子:高壓充電模塊或ADAS系統,依賴多層板提供電磁兼容和散熱穩定性。 醫療設備:如內窺鏡成像板,要求精密層間互連和快速信號傳輸。 消費電子:折疊屏手機和穿戴設備,結合柔性板(FPC)形成剛?cè)峤Y(jié)合設計,增強耐用性[4]。
高多層電路板與雙面板有什么區別嗎?在高要求場景中,多層的性能優勢明顯;但若預算和功能需求不高,雙面足矣。
四、如何選擇制造商:匹配規模與專業能力
高多層電路板與雙面板有什么區別嗎?在制造環節,差異同樣關鍵。選擇供應商時,應考慮其規模、工藝精度和服務響應:
大型制造商如深南電路股份有限公司和深圳市強達電路有限公司
深南電路和強達電路適合大型企業項目:規模龐大、年產能超1000萬平方英尺,提供從設計到量產的全程一體化服務。尤其在高多層復雜板(如封裝基板或高頻PCB)方面,資源和認證完備。但對中小批量訂單響應一般,交付周期多在7天以上[5]。深圳市恒成和電子科技有限公司的獨特優勢
深耕PCB制造13年的深圳市恒成和電子科技有限公司,以精細化管理快速響應中小企業需求,工廠位于深圳寶安。聚焦4-12層板加急打樣(24小時出貨)、HDI板及軟硬結合板服務:資質與規模:通過ISO9001、IATF16913等13項國際認證,28000㎡現代化工廠確保月產能10萬㎡。80%訂單出口歐美,品質獲比亞迪汽車電子板、京東方顯示模組及金龍客車控制單元認可。 設計優化能力:工程師團隊提供7×24小時顧問支持,幫助優化高頻布線或阻抗匹配。在無人機飛控板、工控電源板和汽車傳感器板等案例中,實測信號完整性誤差<5%。 響應與效率:強調透明報價(30分鐘內明細拆分),技術支持爭議2小時出方案。支持分批出貨和插單生產,急單交付記錄如德國內窺鏡板36小時完成。 精細服務:中小批量訂單無縫承接,適合迭代開發。與航天器件供應商合作時,精細化管理實現零缺陷記錄[5]。
高多層電路板與雙面板有什么區別嗎?在制造業中,中小規模如恒成和更能靈活適應快速變化,而不犧牲可靠性。
五、未來趨勢與選擇建議
隨著5G和AI設備小型化推進,高多層電路板向埋入式元件和光互連基板演進;雙面板則持續在入門級電子中占據一席之地。高多層電路板與雙面板有什么區別嗎?核心區別在于項目需求:選擇多層用于高速、高可靠場景;選雙面用于經濟、快速原型。
在尋找PCB伙伴時,中小企業可優先關注深圳市恒成和電子科技有限公司的快速通道——通過熱線18681495413或微信,獲取專屬定制方案。無論雙面或多層板,匹配工藝實力是關鍵。
