fpc線路板基礎知識你知道多少呢？
文章出處：網責任編輯：作者：恒成和線路板廠人氣：-發表時間：2025-07-07 14:31:00

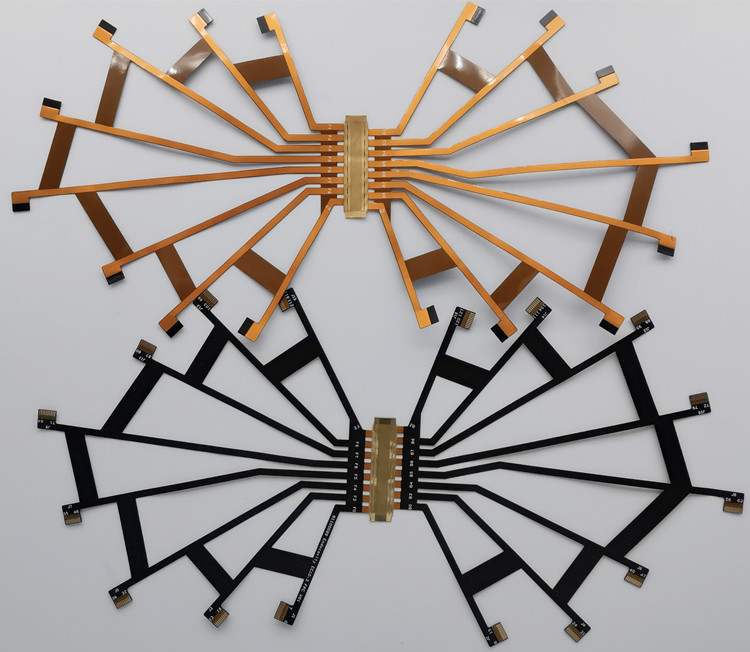

FPC線路板（柔性印制電路板）是以聚酰亞胺（PI）或聚酯薄膜為基材，通過蝕刻銅箔形成導電線路的柔性電子載體，簡稱“軟板”。其核心優勢在于配線密度高、厚度?。?.1mm-0.4mm）、重量輕，可在三維空間內任意彎折、折疊，滿足電子產品小型化、輕量化的發展需求。
一、FPC線路板的核心特性
高柔韌性：可實現動態彎折（如折疊屏手機鉸鏈處排線）、靜態彎曲（如智能手表表帶線路），彎折壽命可達10萬次以上（壓延銅材質）。
輕薄化設計：厚度僅為傳統PCB的1/3-1/5，重量減輕40%-60%，適用于無人機、穿戴設備等對重量敏感的場景。
高密度布線：線寬線距可做到0.05mm/0.05mm，支持精細化電路設計，滿足5G模塊、攝像頭模組等高密度元件的連接需求。
耐環境性：PI基材耐溫范圍-200℃~260℃，可耐受焊接高溫與極端工作環境，廣泛應用于汽車電子（發動機艙）、工業控制等領域。
二、主要類型與結構
按層數分為：
單面板：僅一層導電銅箔，結構簡單、成本低，適用于LED燈條、鍵盤排線等低復雜度場景。
雙面板：上下兩層銅箔，通過導通孔實現電氣連接，可承載更多線路，用于手機屏幕排線、打印機噴頭等。
多層板：含3層及以上銅箔，通過埋盲孔優化信號傳輸，支持高頻高速電路，常見于服務器、醫療設備。
按基材工藝分為有膠柔性板（成本低，市場占比90%）和無膠柔性板（柔韌性更優，用于航空航天等高端領域）。
三、典型應用領域
消費電子：手機主板與屏幕連接線、筆記本電腦觸控板排線、智能手表傳感器線路。
汽車電子：車載雷達、儀表盤柔性線路、新能源汽車電池管理系統（BMS）。
工業與醫療：機器人關節線路、內窺鏡探頭電路、可穿戴醫療設備柔性電極。
四、選型注意事項
彎折需求：動態彎折場景（如折疊屏）優先選壓延銅材質，靜態場景可選電解銅降低成本。
耐溫要求：高溫環境（如汽車發動機艙）需確認基材Tg值（玻璃化溫度）≥150℃。
信號完整性：高頻電路（如5G天線）需選擇低介電損耗基材（Dk≤3.0），并控制阻抗偏差在±10%以內。
